全焊接球閥承高壓鍛鋼全焊接球閥的設計特點

Author:永嘉球勝閥門有限公司 Published on:2015-11-18 18:39:44

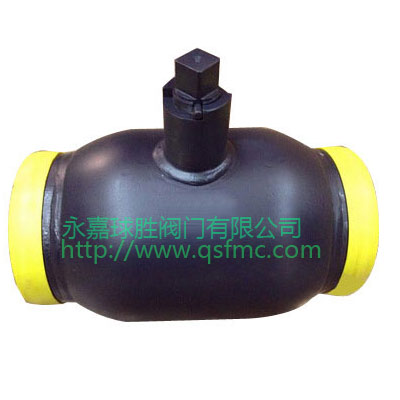

全焊接球閥承高壓鍛鋼全焊接球閥的設計特點

全焊接球閥承高壓鍛鋼全焊接球閥的設計特點：承插焊高壓鍛鋼球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

全焊接球閥承高壓鍛鋼全焊接球閥應用規范公稱壓力：16-32MPa適用溫度：-20～232℃～350℃焊接類型：對焊(BW)、承插焊(SW)高壓焊接球閥。它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。

三片式電動球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。

全焊接球閥承高壓鍛鋼全焊接球閥全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。

球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏率的場合。

全焊接球閥承高壓鍛鋼全焊接球閥主要的設計特點：

1、全徑/縮徑;90度定位和帶鎖結構;

2、特殊形式的“Y”頭手柄;防火和防靜電設計;

3、一對相向的蝶形彈簧;防吹出閥桿;

4、閥桿中部雙重密封結構;

5、螺栓、螺紋墊片密封閥蓋。閥門的安裝與其他機械設備安裝一樣，有一個安裝姿態問題，閥門安裝正確姿態應是內部結構型式符合介質的流向，安裝姿態符合閥門結構型式的特定要求和操作要求。另外，正確姿態含有整齊劃一，美觀大方之感，閥門價格也較實惠，它是現代藝術造型中，技術性與藝術性兩者有機的結合。

API鍛鋼固定球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃;驅動方式：手動、氣動、電動、液動、渦輪動等;公稱通徑：1/2"～12";公稱壓力：150LB~1500LB;適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。
